五十铃多功能扫路车

 ▲五十铃多功能扫路车左前45度角方位图

  ▲五十铃多功能扫路车左侧角方位图

上装配置：采用“中置四扫盘+喷雾降尘装置+中置挡皮+后置吸嘴”的结构布局，五十铃75马力的副发动机，三洋马达，施耐德控制开关，海普瑞斯电磁阀组，无级变速自动离合器，免维护离心式风机，不锈钢垃圾箱、水箱，尾部LED箭头灯，手动泵应急系统，最大的清扫宽度2.8米。

底盘配置：采用五十铃4KH1CN5HS发动机国五排放130马力,五十铃MSB五档变速器，带空调，方向助力，前桥2-2.5吨，后桥4.8吨，带ABS，标配700R16轮胎,双回路式油刹。

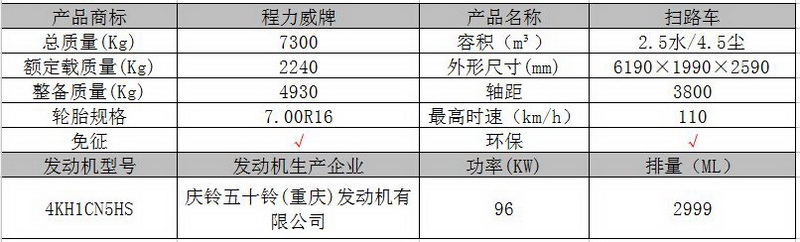

  ▲五十铃多功能扫路车主要技术参数图

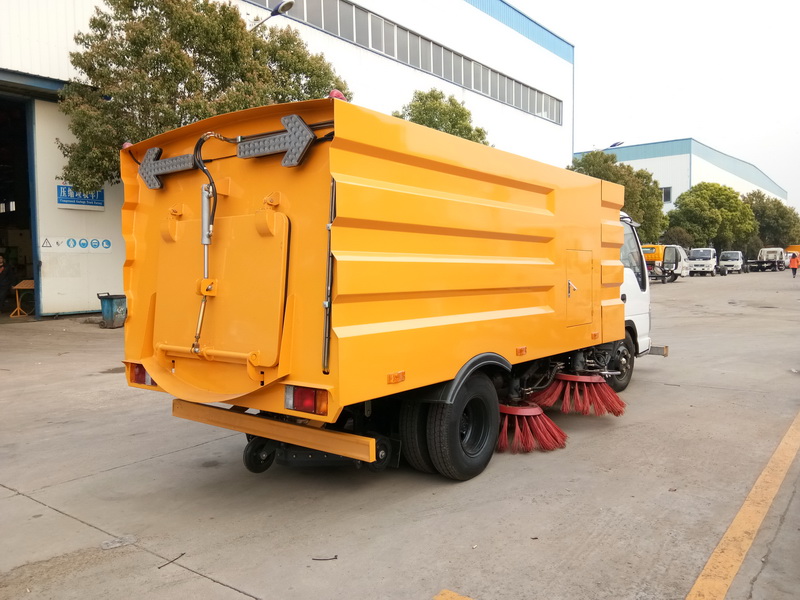

  ▲五十铃多功能扫路车左尾部45度角方位图

操作程序

一：清扫工作
1打开控制箱电源，将控制阀指向副阀位置
2启动副机
3将副机离合器控制按钮指向合的位置，风机开始工作
4将吸尘盒控制钮指向降的位置
5将左扫盘或右扫盘控制钮指向降的位置
6将左扫旋转或右扫旋转控制钮指向正转位置（左盘顺时针、右盘逆时针）
7将左喷水、右喷水、后喷水控制钮指向开的位置
8将水泵控制钮指向开的位置
9车辆以适当的速度行驶，开始清扫动作
二：清扫结束
1车辆停止行驶
2将水泵控制钮、左喷水控制钮、右喷水控制钮、后喷水控制钮指向关的位置
3将扫把控制钮指向中间的位置
4将扫盘控制钮指向升的位置，然后再指向中间的位置
5将吸尘盒控制钮指向升、然后再指向中间位置
6将副发动机离合器控制钮指向分的位置，然后再指向中间位置
7将控制阀控制键指向中间位置
8关闭副发动机
9关闭控制箱的电源
三：卸出垃圾
1将控制箱的电源打开，将控制阀的控制钮指向主阀的位置
2将车辆主发动机启动
3踩下车辆离合器
4将车辆附加的油泵离合器开关打开（向外拉）
5以适当的速度松开车辆离合器
6将控制箱上的后门控制钮指向开的位置，5秒后再指向中间位置
7将车厢控制钮指向升的位置，根据车厢倾斜角度可随时将控制键指向中间位置，此时车厢倾斜升起停止
8垃圾清扫
9垃圾清扫完毕，将车厢控制钮指向降的位置，待车厢完全回位后将控制钮指向中间位置
10将后门控制键指向关的位置，10秒后再指向中间位置
11清理垃圾结束
12踩下车辆离合器
13将附加的油泵离合器控制钮关闭（向内推）
14以适当的速度松开车辆离合器
15将控制箱的控制阀指向中间位置
16关闭控制箱电源

  ▲五十铃多功能扫路车右尾部45度角方位图

  ▲五十铃多功能扫路车刷盘细节图

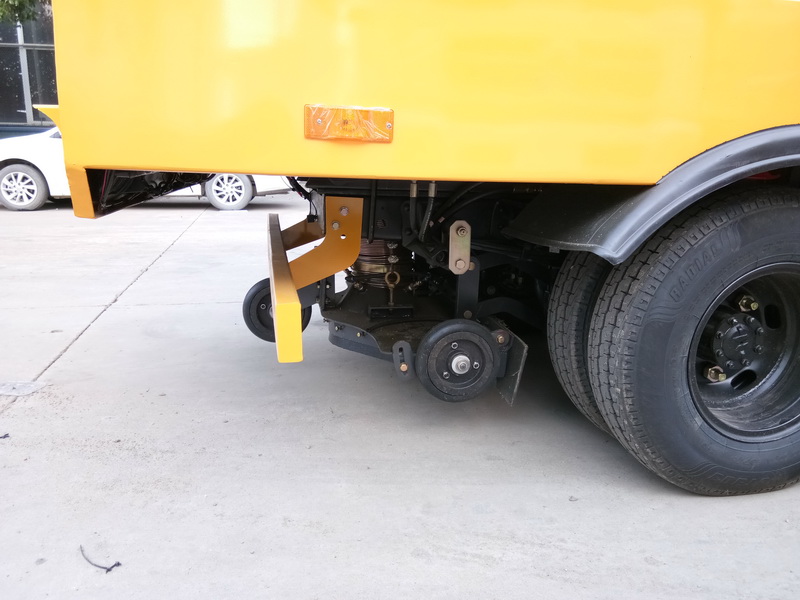

  ▲五十铃多功能扫路车后吸盘细节图

功能介绍：

1、采用吸扫结合的方式收集垃圾，湿式除尘、电液控制，液压倾翻卸料的作业方式对路面进行清扫作业。
2、采用副发动机专门驱动风机和液压系统，保证行驶过程中能继续工作，保证清扫过程的连续性。
3、采用“中置四盘刷+后置吸嘴”的结构布置，便于清扫装置与吸嘴的调整和维护，转场时整车通过性好。
4、副发动机与风机之间的传动设置设有自动离合器，可保证副发动机空载起动和停机时与风机的自动脱离，降低对副发动机的冲击，提高了副发动机的工作可靠性和使用寿命。
5、扫盘有遇障避让保护功能和复位功能，遇到障碍物后回缩，越过障碍物后复位。
6、根据不同清扫工况，在不增加副机油门的情况下，实现扫盘高中低三档调速，即能保证在各种污染状况下都有良好的清扫效果，同时节省油耗以及刷毛的损耗。
7、采用可随路面自动找平的全浮动式吸嘴，吸尘效果好，使用寿命长。
8、进口液压阀组，能保证整车的液压动作的稳定性和流畅性。
9、进口液压马达，能保证扫盘的工作稳定性，使用寿命长。
10、进口原料制成的外翻式吸尘管，有效防止吸尘管被划破、冻裂，增加使用寿命。
11、精密无缝冷弯液压油管，内壁无氧化杂质，保证液压油路清洁，不堵阀。

售后服务：

在用户严格遵循使用说明书，正常操作的情况下，自购车之日起（以车辆出厂登记卡为准）壹年内，因设计、制造、装配原因引起的产品机件损坏等一切质量问题，及时向我公司售后服务部及销售人员反应，售后服务部门确认后实行三包服务，具体服务如下：
1、三包服务期内的产品质量以包修为主，修理费全免(不包括易损件和电器部分)。
2、终身保修。超过包修期内的产品，需更换配件的只收取相关成本费。
3、底盘（行驶部分）专业维修：可在当地“东风二汽技术服务站”、“庆铃汽车技术服务站”等底盘供应企业指定的技术服务站正常走保、维护。详细地址请参考随车《保修手册》。
4、专用装置部分：三包售后服务期为一年，我公司售后服务部在接受用户请求后，将指派专业维修人员上门服务。
5、服务时间：一千公里左右，维修人员二十四小时内到达指定地点，需根据路程适当调整时间。
